應用范圍
適用于交流三相0.4~10KV,額定功率到20000KW的鼠籠式異步電動機或同步電動機的平滑軟起動。
工作原理
在被控電動機的定子回路中串入三相液體電阻,液阻隨電動機的起動而自動投入，阻值在預定時間內無級減小，接近于零時自動切除，從而使電動機的端電壓逐步升高，轉矩逐步增加，整個起動過程平滑無沖擊。
性能特點
1、起動電流約為額定電流1.5~3.5倍;
2、起動時間10~120S，現場可調; .
3、起動次數:連續起動2~ 5次(環境溫度20C) ;
4、起動平穩，機械應力沖擊小，有效保護電機及傳動;
5、對電網沖擊影響小，不會產生諧波污染，特別適用于電網容量不足的企業;
6、結構簡單，安裝維護方便，可靠性高。

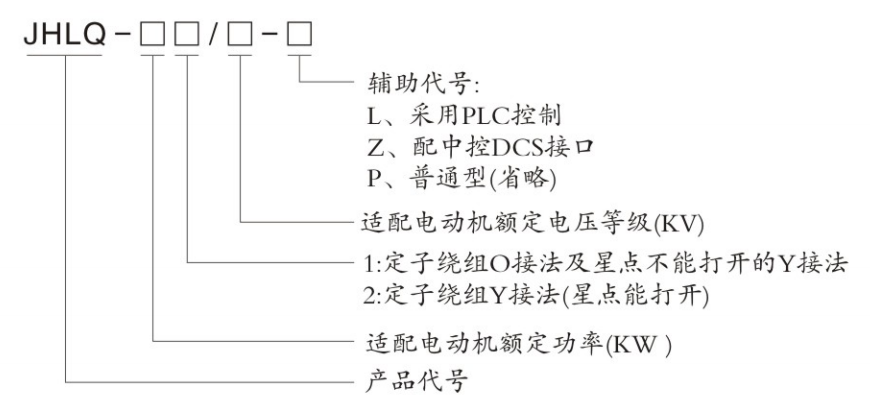

型號說明
使用環境
環境溫度:最高溫度40°C,最低溫度0°C;
相對濕度:日平均不大于95%，月平均不大于90%; .
海拔高度:不超過1500m;地面傾斜度:不大于5度;
安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動。
技術參數

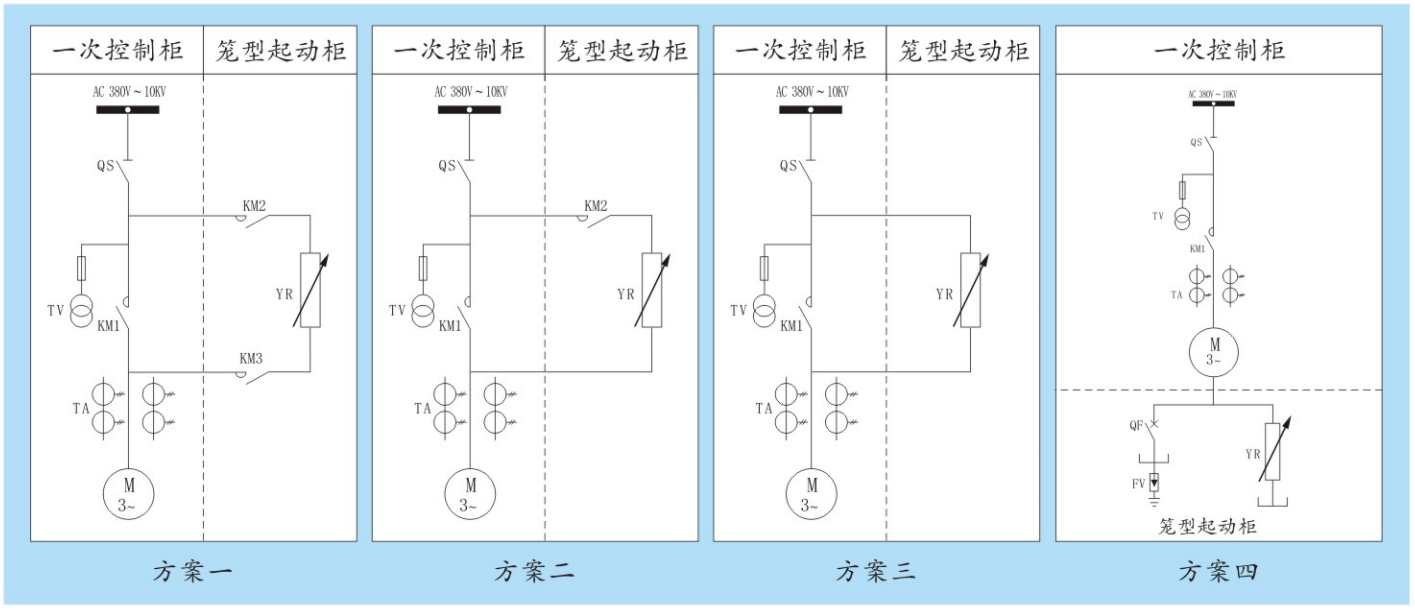

一次方案圖
訂貨須知
訂貨時請?zhí)峁┮韵沦Y料:
1.電機型號，額定功率，定子電壓、電流，轉子電壓、電流;
2.電機拖動的負載特性;
3.若有特殊要求，請與我公司協商訂貨。
